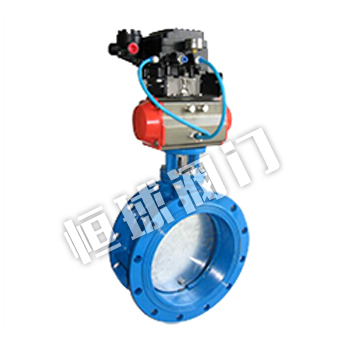

氣動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用.<
氣動通風蝶閥主要技術參數
| 公稱通徑 |
DN（mm） |
50～2000 |
| 公稱壓力 |
PN（MPa） |
0.05 |
0.25 |
0.6 |
| 試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
| 密封試驗 |
≤1.5%泄漏量 |
| 適用介質 |
煤氣、含塵氣體、煙道氣等。 |
| 適用溫度 |
氣傳動、電傳動。 |
氣動通風蝶閥主要零部件
| 零件名稱 |
材料 |
| 閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
| 密封圈 |
與閥體相同 |
| 閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
| 填料 |
氟塑料、柔性石墨 |
氣動通風蝶閥主要性能參數
| 設計標準:GB/T12238-1989 JB/T8692-1998 |
| 法蘭連接尺寸:GB/T9115.1-2000 |
| 結構長度 h:GB/T12221-1989 |
| 壓力試驗:GB/T13927-1992;JB/T9092-1999 |
氣動通風蝶閥外形尺寸
| 公稱通徑 |
結構長度
（標準值） |
外形尺寸
（參考值） |
連接尺寸
（標準值） |
參考值
（kg） |
| 0.05MPa和0.25MPa |
0.6MPa |
| 毫米 |
英寸 |
L |
H |
H0 |
A |
B |
D |
D1 |
n-d |
D |
D1 |
n-d |
| 50 |
2 |
108 |
70 |
337 |
180 |
65 |
140 |
110 |
4-14 |
140 |
110 |
4-14 |
16 |
| 65 |
21/2 |
112 |
80 |
357 |
180 |
65 |
160 |
130 |
4-14 |
160 |
130 |
4-14 |
17 |
| 80 |
3 |
114 |
95 |
385 |
180 |
65 |
190 |
150 |
4-18 |
190 |
150 |
4-18 |
19 |
| 100 |
4 |
127 |
105 |
405 |
180 |
65 |
210 |
170 |
4-18 |
210 |
170 |
4-18 |
22 |
| 125 |
5 |
140 |
120 |
483 |
245 |
72 |
240 |
200 |
8-18 |
240 |
200 |
8-18 |
27 |
| 150 |
6 |
140 |
132 |
508 |
245 |
72 |
265 |
225 |
8-18 |
265 |
225 |
8-18 |
31 |
| 200 |
8 |
152 |
160 |
566 |
245 |
72 |
320 |
280 |
8-18 |
320 |
280 |
8-18 |
47 |
| 250 |
10 |
165 |
187 |
623 |
245 |
72 |
375 |
335 |
12-18 |
375 |
335 |
12-18 |
68 |
| 300 |
12 |
178 |
220 |
750 |
355 |
93 |
440 |
395 |
12-22 |
440 |
395 |
12-22 |
79 |
| 350 |
14 |
190 |
245 |
803 |
355 |
93 |
490 |
445 |
12-22 |
490 |
445 |
12-22 |
130 |
| 400 |
16 |
216 |
270 |
852 |
355 |
93 |
540 |
495 |
16-22 |
540 |
495 |
16-22 |
141 |
| 450 |
18 |
222 |
297 |
907 |
355 |
93 |
595 |
550 |
16-22 |
595 |
550 |
16-22 |
190 |
| 500 |
20 |
229 |
322 |
960 |
355 |
93 |
645 |
600 |
20-22 |
645 |
600 |
20-22 |
225 |
| 600 |
24 |
267 |
377 |
1080 |
550 |
350 |
755 |
705 |
20-26 |
755 |
705 |
20-26 |
245 |
| 700 |
28 |
292 |
430 |
1185 |
550 |
350 |
860 |
810 |
24-26 |
860 |
810 |
24-26 |
320 |
| 800 |
32 |
318 |
487 |
1300 |
550 |
350 |
975 |
920 |
24-30 |
975 |
920 |
24-30 |
405 |
| 900 |
36 |
330 |
537 |
1400 |
550 |
350 |
1075 |
1020 |
24-30 |
1075 |
1020 |
24-30 |
500 |
| 1000 |
40 |
410 |
587 |
1500 |
550 |
350 |
1175 |
1120 |
28-30 |
1175 |
1120 |
28-30 |
700 |
| 1200 |
48 |
470 |
702 |
1825 |
600 |
350 |
1375 |
1320 |
32-30 |
1405 |
1340 |
32-33 |
750 |
