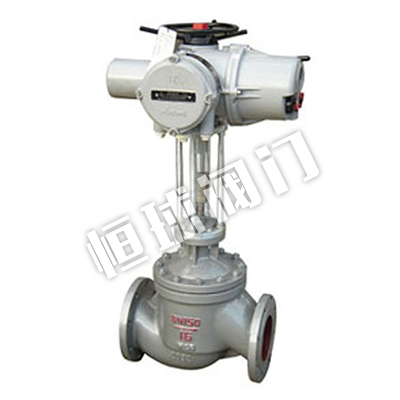

ZDLM電動套筒調節閥，接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉，實現對工藝管路流體的自動調節控制。廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定值，是符合IEC標準的通用調節閥產品。雙座閥具有不平衡力小、允許壓差大、流通能力大等特點，適用于泄漏要求不嚴、壓差較大的干凈介質場合，廣泛應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
| 公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 閥座直徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 額定數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
2700 |
| 公稱壓力（MPa） |
1.6、2.5、4.0、6.4、10 |
| 行程 |
16 |
25 |
40 |
60 |
100 |
130 |
| 流量特性 |
直線，等百分比，快開 |
| 工作溫度℃ |
-40~+230℃(常溫型)、散熱片式+230~+450℃（中溫型）特殊訂貨 |
| 法蘭尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
| 閥體材質 |
WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等 |
| 閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
| 閥體型式 |
直通雙座鑄造球型閥 |
| 上閥蓋型式 |
普通式（常溫），熱片式（中溫） |
| 配用電動 執行機構 |
|
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL320 |
PSL325 |
| 361L |
361LSA-20
361LSA-20 |
361LSB-30
361LXB-30 |
361LSB-50
361LXB-50 |
361LSC-65
361XC-65 |
361LSC-99
361LXC-99 |
361LSC-160
361LXC-160 |
2.電動套筒閥技術參數
| 公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 閥座直徑mm |
26 |
32 |
40 |
50 |
66 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 額定 |
線性 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1000 |
1600 |
| 等百分比 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
900 |
1440 |
| 公稱壓力(MPa) |
1.6、2.5、4.0、6.4、10 |
| 行程 |
16 |
25 |
40 |
60 |
100 |
| 流量特性 |
線性、等百分比、快開 |
| 工作溫度℃ |
-40~+230℃（常溫型）、散熱片式+230~十450℃(中溫型)、特殊訂貨 |
| 法蘭尺寸 |
符合JB/79.1-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
| 閥體材質 |
WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等 |
| 閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
| 閥體型式 |
直通單座鑄造球型閥 |
| 上閥蓋型式 |
普通式(常溫）、散熱片式(中溫） |
| 配用電動 執行機構 |
PSL |
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL-320 |
| 3611 |
361LSA-20 361LXA-20 |
361LSB-30 361LXB-30 |
361LSB-50 361LXB-50 |
361LSC-65 361LXC65 |
361LSC-99 361LXC-99 |
注：本公司生產套筒閥最大口徑至DN400。 電動執行機構技術參數
| 型號 |
額定輸出力N |
速度mm/s |
技術參數 |
| PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
| 201 |
361LSA-08 361LXA-08 |
1000 |
800
800 |
0.25 |
4.2 4.2 |
|
|
| 202 |
361LSA-20 361LXA-20 |
2000 |
2000
2000 |
0.50 |
2.1 2.1 |
電源：AC220V 50HZ
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線）
輸出信號：DC4~20mA
防護等級：IP67
帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線）
輸出信號：DC4~20mA
防護等級：IP65
隔爆標志：Exd ll BT4
帶手柄 |
| 204 |
361LSB-30 361LXB-30 |
4500 |
3000
3000 |
0.50 |
3.5 3.5 |
| 208 |
361LSB-50 361LXB-50 |
8000 |
5000
5000 |
1.00 |
1.7 1.7 |
| 312 |
361130-65 |
12000 |
6500 |
0.60 |
2.8 |
| 320 |
361LSC-99 |
20000 |
10000 |
1.0 |
2.0 |
|
|
注：其它可選電動執行機構：揚州西門子、英國羅托克等 性能指標
| 項目 |
指標值 |
| 基本誤差% |
配361L±2.5；配PSL±1.0 |
| 回差% |
配361L 2.0；配PSL 1.0 |
| 死區% |
配361L 3.0；配PSL 1.0 |
| 始終點偏差% |
電開 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 電關 |
始點 |
±2.5 |
| 終點 |
±2.5 |
| 可調范圍 |
50：1 |
| 額定行程偏差% |
±2.5 |
| 泄漏量L/H |
符合JB/T7387-94 IV級小于閥的額定容量X 10-4 |
允許壓差
| 公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 執行機構 |
允許壓差△P(MPa) |
| 配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
,
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
| PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
| PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
| 配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
| 3611SB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
| 3611SC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
| 3611SC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
1、電動單座閥允許壓差
注：實際配置需根據工藝參數確定。如果最大工作壓差超出上表范圍，請與我公司聯系.
2、電動套筒閥允許壓差
| 公稱通徑 |
25 |
|
50 |
65 |
80 |
100 |
|
200 |
250 |
300 |
| 閥座直徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
| 執行機構 |
允許壓差△(Mpa) |
| 配PSL |
PSL204 |
6.4 |
6.4 |
6.4 |
5.1 |
6.4 |
|
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
6.4 |
5.62 |
|
|
|
|
|
| PSL208 |
|
|
|
|
|
|
|
6.4 |
5.31 |
3.97 |
|
|
| PSL320 |
|
|
|
|
|
|
|
|
|
|
6.4 |
4.14 |
| 配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
6.4 |
6.4 |
|
|
|
|
|
|
|
| 361LSB-50 |
|
|
|
|
|
6.4 |
6.25 |
|
|
|
|
|
| 361LSC-65 |
|
|
|
|
|
|
|
6.4 |
4.32 |
3.23 |
|
|
| 361LSC-99 |
|
|
|
|
|
|
|
|
|
|
3.31 |
2.7 |
注：實際配置需根據工藝參數確定。如果最大工作壓差超出上表范圍，請與我公司聯系. 單位:mm
| 公通通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| L |
PN16 |
187 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
673 |
737 |
| PN40 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
708 |
775 |
| PN64 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
752 |
819 |
| H1(PN16) |
52.5 |
57.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
140 |
167.5 |
202.5 |
230 |
| 配PSL |
H |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
| 散熱片型 |
888 |
900 |
935 |
937 |
1025 |
1037 |
1055 |
1255 |
1280 |
1532 |
1825 |
| D |
176 |
225 |
| 重量KG(PN16) |
14 |
16 |
25 |
28 |
40 |
50 |
65 |
150 |
250 |
380 |
550 |
| 配361l |
H |
普通型 |
500 |
512 |
652 |
660 |
770 |
780 |
790 |
1080 |
1125 |
1250 |
1265 |
| 散熱片型 |
650 |
662 |
822 |
822 |
950 |
960 |
970 |
1310 |
1360 |
1530 |
1545 |
| D |
225 |
310 |
| 重量KG(PN16) |
20 |
22 |
30 |
35 |
50 |
60 |
75 |
180 |
280 |
420 |
580 |
注：高度、重量為參考值,視選用執行機構而定。
電子式電動雙座調節閥概述
ZDLN型電子式電動雙座調節閥，接受調節儀表輸入的(4-20mA DC、0-10mA DC或1-5V DC)等控制信號及電源即可控制運轉，實現對工藝管路流體的自動調節控制。廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數，如壓力、流量、溫度、液位等參數保持在給定 值，是符合IEC標準的通用調節閥產品。雙座閥具有不平 衡力小、允許壓差大、流通能力大等特點，適用于泄漏 要求不嚴、壓差較大的干凈介質場合，廣泛應用于電 力、冶金、化工、石油、環保、輕工、設備等行業。
電動雙座閥主要技術參數
| 公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 閥座直徑mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 額定數Kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
2000 |
2700 |
| 公稱壓力（MPa） |
1.6、2.5、4.0、6.4、10 |
| 行程 |
16 |
25 |
40 |
60 |
100 |
130 |
| 流量特性 |
直線，等百分比，快開 |
| 工作溫度℃ |
-40~+230℃(常溫型)、散熱片式+230~+450℃（中溫型）特殊訂貨 |
| 法蘭尺寸 |
符合JB/79.1(2)-94、HG20592-97、GB、ANSI、JIS、DIN等標準 |
| 閥體材質 |
WCB、304、316、WC6、WC9、鈦、鎳、哈氏合金、Monel等 |
| 閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
| 閥體型式 |
直通雙座鑄造球型閥 |
| 上閥蓋型式 |
普通式（常溫），熱片式（中溫） |
| 配用電動 執行機構 |
|
PSL-202 |
PSL-204 |
PSL-208 |
PSL-312 |
PSL320 |
PSL325 |
| 361L |
361LSA-20
361LSA-20 |
361LSB-30
361LXB-30 |
361LSB-50
361LXB-50 |
361LSC-65
361XC-65 |
361LSC-99
361LXC-99 |
361LSC-160
361LXC-160 |
電動執行機構技術參數
| 型號 |
額定輸出力N |
速度mm/s |
技術參數 |
| PSL |
361L |
PSL |
361L |
PSL |
361L |
PSL |
361L |
| 201 |
361LSA-08 361LXA-08 |
1000 |
800 800 |
0.25 |
4.2 4.2 |
|
|
| 202 |
361LSA-20 361LXA-20 |
2000 |
2000 2000 |
0.50 |
2.1 2.1 |
電源：AC220V 50HZ
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線） 輸出信號：DC4~20mA
防護等級：IP67
帶手輪 |
電源：AC220V 50Hz
輸入信號：DC4-20mA
DC1-5V
(信號線用屏蔽線）
輸出信號：DC4~20mA
防護等級：IP65
隔爆標志：Exd ll BT4
帶手柄 |
| 204 |
361LSB-30 361LXB-30 |
4500 |
3000 3000 |
0.50 |
3.5 3.5 |
| 208 |
361LSB-50 361LXB-50 |
8000 |
5000 5000 |
1.00 |
1.7 1.7 |
| 312 |
361130-65 |
12000 |
6500 |
0.60 |
2.8 |
| 320 |
361LSC-99 |
20000 |
10000 |
1.0 |
2.0 |
|
|
注：其它可選電動執行機構：揚州西門子、英國羅托克等
| 公稱通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
| 閥座直徑 |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| 執行機構 |
允許壓差△P(MPa) |
| 配PSL |
PSL202 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
| PSL204 |
|
|
|
|
|
4.31 |
2.76 |
1.76 |
1.04 |
0.69 |
0.44 |
|
|
|
| PSL208 |
|
|
|
|
|
|
|
|
1.86 |
1.23 |
0.78 |
0.50 |
0.35 |
0.20 |
| PSL320 |
|
|
|
|
|
|
|
|
|
|
|
1.26 |
0.87 |
0.49 |
| 配361L |
361LSA-20 |
6.4 |
6.4 |
6.4 |
4.90 |
3.14 |
1.92 |
1.23 |
0.78 |
|
|
|
|
|
|
| 3611SB-50 |
|
|
|
|
|
4.79 |
3.06 |
1.96 |
1.16 |
0.76 |
0.49 |
|
|
|
| 3611SC-65 |
|
|
|
|
|
|
|
|
1.51 |
0.99 |
0.64 |
0.41 |
0.28 |
|
| 3611SC-99 |
|
|
|
|
|
|
|
|
|
|
|
0.63 |
0.44 |
0.25 |
1、電動單座閥允許壓差
注：實際配置需根據工藝參數確定。如果最大工作壓差超出上表范圍，請與我公司聯系.
單位:mm
| 公通通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
| L |
PN16 |
187 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
673 |
737 |
| PN40 |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
708 |
775 |
| PN64 |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
752 |
819 |
| H1(PN16) |
52.5 |
57.5 |
72.5 |
80 |
90 |
97.5 |
107.5 |
140 |
167.5 |
202.5 |
230 |
| 配PSL |
H |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
1252 |
1545 |
| 散熱片型 |
888 |
900 |
935 |
937 |
1025 |
1037 |
1055 |
1255 |
1280 |
1532 |
1825 |
| D |
176 |
225 |
| 重量KG(PN16) |
14 |
16 |
25 |
28 |
40 |
50 |
65 |
150 |
250 |
380 |
550 |
| 配361L |
H |
普通型 |
500 |
512 |
652 |
660 |
770 |
780 |
790 |
1080 |
1125 |
1250 |
1265 |
| 散熱片型 |
650 |
662 |
822 |
822 |
950 |
960 |
970 |
1310 |
1360 |
1530 |
1545 |
| D |
225 |
310 |
| 重量KG(PN16) |
20 |
22 |
30 |
35 |
50 |
60 |
75 |
180 |
280 |
420 |
580 |
常見問題
-
公司主要生產哪些產品？
公司專業研發生產自動化產品：氣動配件，氣動（GT,AT）、電動（精小型，防爆型）三大大塊自控閥門配套產品。
-
當我需要報價時，我應該提供哪些信息？
通常情況下，請將您所需要的產品名稱及用途發送給我們，以便我們可以準確報出價格，以便滿足您的需求。
所需產品的規格要求可以定制嗎？
可以定制，請將您所需要定制的產品詳細要求發給我們。
- 產品結構圖和材質表
- 產品尺寸圖和尺寸表
