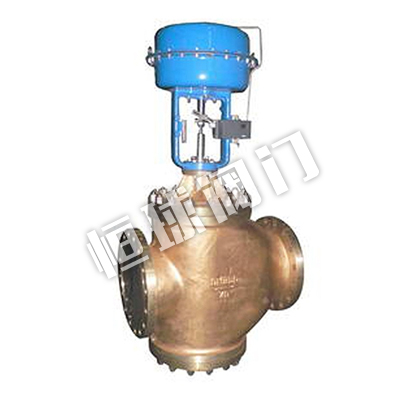

ZMAN系列氣動簿腴直通雙座調節閥采用雙導向結構，配用多彈簧執行機構。具有結構緊湊、進面輕、動作靈敏、壓降描 失小、允許壓差大、閥容量大、流量特性栝確、維護方便等優點，可用干苛刻的工作條件。特別適用于閥前后壓差較大，泄漏要求不離的工作場合。本系列產品有標準型、調節切斷閥、波紋管密封型、夾套保溫型等 多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用流體溫度由-196℃~+560℃范圍內多種檔次。泄漏星 標準有IV級或VI級。流量特性為線性或等百分比。多種多樣的品種規格可供選擇。
主要零件常用材料
| 名稱 |
材質 |
| 閥體閥蓋 |
ZG230-450、ZG0Cr18Ni9 |
| 閥芯閥座 |
0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太萊 |
| 填料 |
PTFE、柔性石墨 |
| 波紋管 |
0Cr18Ni9 |
| 墊片 |
石墨纏繞墊片（V6590）、F4 |
| 膜蓋 |
A3、0Cr18Ni9 |
| 波紋膜片 |
夾增強尼龍織物丁腈橡膠 |
| 彈簧 |
60Si2Mn |
| 閥桿推桿 |
0Cr18Ni9、2cr13 |
雙座閥主要技術參數
| 公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 閥座 通徑 mm |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
| 額定 kv |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
1960 |
2560 |
| 公稱壓力（MPa） |
1.6、2.5、4.0、6.4 |
| 行程 |
16 |
25 |
40 |
60 |
100 |
130 |
| 薄膜有效面積Ae（cm2） |
280 |
350 |
560 |
900 |
1400 |
活塞式 |
| 信號范圍KPa |
20-100、40-200、80-240 |
| 氣汽源壓力MPa |
0.1-0.4 |
0.4-0.7 |
| 固有流量特性 |
線性、等百分比、快開 |
| 固有可調比 |
50:1 |
| 泄漏等級 |
硬密封IV、V級；軟密封VI |
| 法蘭尺寸 |
符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等標準 |
| 閥體材質 |
WCB、304、316、WC6、鈦、鎳、哈氏合金、Monel等 |
| 閥芯材質 |
304、316、420、鈦、鎳、哈氏合金、Monel等 |
| 工作溫度℃ |
-40~+230℃（常溫）、+230~+450℃（中溫）、 +450~+560℃（高溫）、-40~-196℃（低溫） |
| 系列類型 |
常溫型、中溫型、低溫型。波紋管密封型、夾套保溫型、調節切斷型 |
.png)
.png)
主要性能指標
| 序號 |
項目 |
標準型調整閥 |
高溫、低溫型調節閥 |
| |
不帶定位器 |
帶定位器 |
不帶定位器 |
帶定位器 |
| 1 |
基本誤差（%） |
±5 |
±1 |
±15 |
±4 |
| 2 |
回差<（%） |
3 |
1 |
10 |
3 |
| 3 |
四區<（%） |
3 |
0.4 |
8 |
1 |
| 4 |
始終點偏差 <（%） |
氣開 |
始點 |
±2.5 |
±1 |
±6 |
±2.5 |
| 終點 |
±5 |
±15 |
| 氣關 |
始點 |
±5 |
±15 |
| 終點 |
±2.5 |
|
±6 |
| 5 |
額定行程偏差<（%） |
±2.5 |
+2.5 |
+6 |
+2.5 |
注：本產品性能符合GB/T4213—2008
氣關式（正作用）金屬密封型允許壓差表 單位： MPa
| 執行機構型號 |
彈簧范圍（KPa） |
氣源壓力（KPa） |
定位器（帶/否） |
閥座直徑dn(mm) |
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| ZHA-22 |
20-100 |
0.14 |
否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
| 帶 |
5.50 |
4.33 |
|
|
|
|
|
|
|
|
|
| 40-200 |
0.25 |
帶 |
6.40 |
6.14 |
|
|
|
|
|
|
|
|
|
| 80-240 |
0.4 |
帶 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
| ZHA-23 |
20-100 |
0.14 |
否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
| 帶 |
|
|
4.40 |
3.49 |
2.77 |
|
|
|
|
|
|
| 40-200 |
0.25 |
帶 |
|
|
6.24 |
4.94 |
3.92 |
|
|
|
|
|
|
| 80-240 |
0.4 |
帶 |
|
|
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
| ZHA-34 |
20-100 |
0.14 |
否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
| 帶 |
|
|
|
|
|
3.27 |
2.64 |
2.10 |
|
|
|
| 40-200 |
0.25 |
帶 |
|
|
|
|
|
4.63 |
3.75 |
2.98 |
|
|
|
| 80-240 |
0.4 |
帶 |
|
|
|
|
|
6.40 |
6.40 |
6.40 |
|
|
|
| ZHA-45 |
20-100 |
0.14 |
否 |
|
|
|
|
|
|
|
|
0.48 |
0.40 |
0.30 |
| 帶 |
|
|
|
|
|
|
|
|
2.90 |
2.41 |
1.80 |
| 40-200 |
0.25 |
帶 |
|
|
|
|
|
|
|
|
4.11 |
3.42 |
2.55 |
| 80-240 |
0.4 |
帶 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
5.56 |
氣開式（反作用）金屬密封型允許壓差表 單位： MPa
| 執行機構型號 |
彈簧范圍（KPa） |
氣源壓力（KPa） |
定位器（帶/否） |
閥座直徑dn(mm) |
| 20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
| ZHA-22 |
20-100 |
0.14 |
帶/否 |
0.92 |
0.72 |
|
|
|
|
|
|
|
|
|
| 40-200 |
0.25 |
帶 |
5.51 |
4.33 |
|
|
|
|
|
|
|
|
|
| 80-240 |
0.28 |
帶 |
6.40 |
6.40 |
|
|
|
|
|
|
|
|
|
| ZHA-23 |
20-100 |
0.14 |
帶/否 |
|
|
0.73 |
0.58 |
0.46 |
|
|
|
|
|
|
| 40-200 |
0.25 |
帶 |
|
|
4.41 |
3.49 |
2.77 |
|
|
|
|
|
|
| 80-240 |
0.28 |
帶 |
|
|
6.40 |
6.40 |
6.40 |
|
|
|
|
|
|
| ZHA-34 |
20-100 |
0.14 |
帶/否 |
|
|
|
|
|
0.55 |
0.44 |
0.35 |
|
|
|
| 40-200 |
0.25 |
帶 |
|
|
|
|
|
3.27 |
2.65 |
2.11 |
|
|
|
| 80-240 |
0.28 |
帶 |
|
|
|
|
|
6.40 |
6.40 |
5.63 |
|
|
|
| ZHA-45 |
20-100 |
0.14 |
帶/否 |
|
|
|
|
|
|
|
|
0.48 |
0.40 |
0.30 |
| 40-200 |
0.25 |
帶 |
|
|
|
|
|
|
|
|
2.90 |
2.41 |
1.81 |
| 80-240 |
0.40 |
帶 |
|
|
|
|
|
|
|
|
6.40 |
6.40 |
4.82 |
